产品参数
主要技术参数
产品名称 | 20KW中频磁控溅射镀膜电源 |
产品型号 |
WZP20-600V
|
产品品牌 | 跃迁 |
电源类型 | 全数控智能电源 |
输入电压 |
AC380V±10%
|
输出功率 |
20KW |
输出电流 |
0~40A |
输出电压 |
额定电压500V,最高电压> 600V |
输出频率 | 40Khz |
输出波形 |
准正弦波
|
输出方式 | 自定义恒压、恒流、恒功率 |
调节精度 | ≤1% |
效率 | ≥90% |
功率因数 | cosΦ≥0.9 |
电源开关 | DB9针接口 |
控制方式 | 电源面板按键控制 模拟信号控制：TTL电平，可以控制工作停止，输出电压或输出电流或输出功率，外部开路保护（一般用于水流保护） 数字接口控制：485通讯。也可以定制232接口 物联网WIFI连接，远程网络监控 |
显示方式 | 中英文液晶显示 |
显示内容 | 工作状态，输出电压，输出电流，设定值 |
输出保护 |
输出过压，输出过流，输出失调
|
输入保护 | 输入过压，输入欠压，输入过流，缺相 |
安全保护 | 接地保护，漏电保护，外控保护,防雷保护，过热 |
绝缘等级 | B级 |
防护等级 | IP20 |
保护响应时间 | 1uS |
输入对外壳电阻 | ≥20MΩ |
输出对外壳电阻 | ≥20MΩ |
输入对外壳耐压 | 2000V/1min |
输入对输出耐压 | 3500V/1min |
使用环境温度 | 0～35℃ |
使用环境湿度 | ≤80% |
冷却方式 |
水冷 |
外形尺寸 | 480*135*380（mm ） |
适用范围
|
输出电压偏低，输出电流大，如果用于磁控溅射，适用于真空气压较高，工作电压较低的场合
|
备注 |
出厂默认为TTL模拟接口和485接口 |
故障提示 |
全数控智能电源,有10多种故障检测处理系统，故障具有声音提示和中英文提醒，可以输出故障类型
|

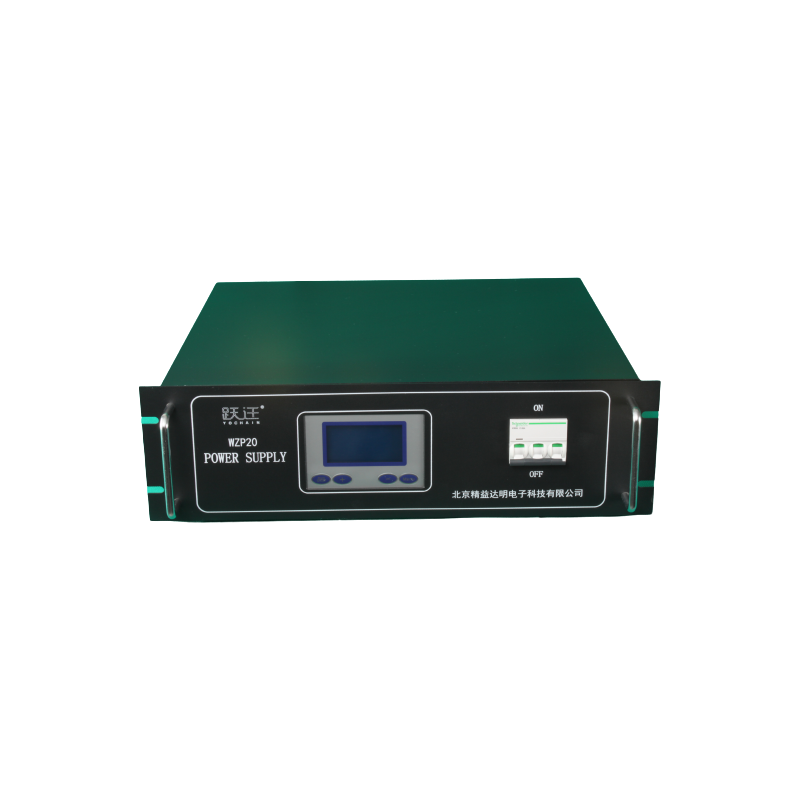

产品实拍
产品视频
产品特点
体积小，重量轻，结构简单，操作简单，稳定可靠。
电路采用模块化设计，调试维修方便。
真空清洗电源，不易产生电弧，负载适应范围宽
