产品参数
主要技术参数
产品名称 |
WZP5、WT3双极性窄脉冲高压电源系列
|
产品型号 |
WZP5-ZMC、WT3-ZMC系列高压窄脉冲电源
|
产品品牌 | 跃迁 |
电源类型 | 全数控智能电源 |
输入电压 |
AC220V±10%
|
输出功率 |
平均功率3KW（峰值功率10KW）
|
输出电流 |
0-10A（系列参数）
|
输出电压 |
0-100KV（系列参数）
|
输出频率 | 100Hz-10KHz |
输出波形 |
可以输出双极性窄脉冲高压波形。脉冲宽度1~30uS可调。
|
输出方式 |
调节脉冲宽度，调节脉冲频率(工业级),稳压模式，稳流模式，稳功率模式均可（科研级）
|
调节精度 | ≤1% |
效率 | ≥80% |
功率因数 | cosΦ≥0.9 |
电源开关 | DB9针接口 |
控制方式 | 电源面板按键控制 模拟信号控制：TTL电平，可以控制工作停止，输出电压或输出电流或输出功率，外部开路保护（一般用于水流保护） 数字接口控制：485通讯。也可以定制232接口 物联网WIFI连接，远程网络监控 |
显示方式 | 中英文液晶显示 |
绝缘等级 | B级 |
防护等级 | IP20 |
保护响应时间 | 1uS |
输入对外壳电阻 | ≥20MΩ |
输出对外壳电阻 | ≥20MΩ |
输入对外壳耐压 | 2000V/min |
输入对输出耐压 | 3500V/min |
使用环境温度 |
-35～+45℃
|
使用环境湿度 | ≤85% |
冷却方式 |
风冷
|
外形尺寸 |
WZP5-ZMC:480*135*380/WT3-ZMC:480*95*370（mm ）
|
备注 | 出厂默认为模拟接口和485数字接口。 输出为双极性窄脉冲高压，输出正负对称的波形，脉冲上升沿:1uS~10uS。 接受其他参数定制，100KV电源为对地正负50KV电压输出，输出两根高压线一根地线。 |
故障提示 | 智能故障检测分析,上限点故障报警，有参数设置出错,人为操作出错,电源内部因素的多级号报错序列。 |
适用领域 | 用于科学研究、DBD放电等离子行业，水净化、大气净化等需要双极窄脉冲信号的场合 |

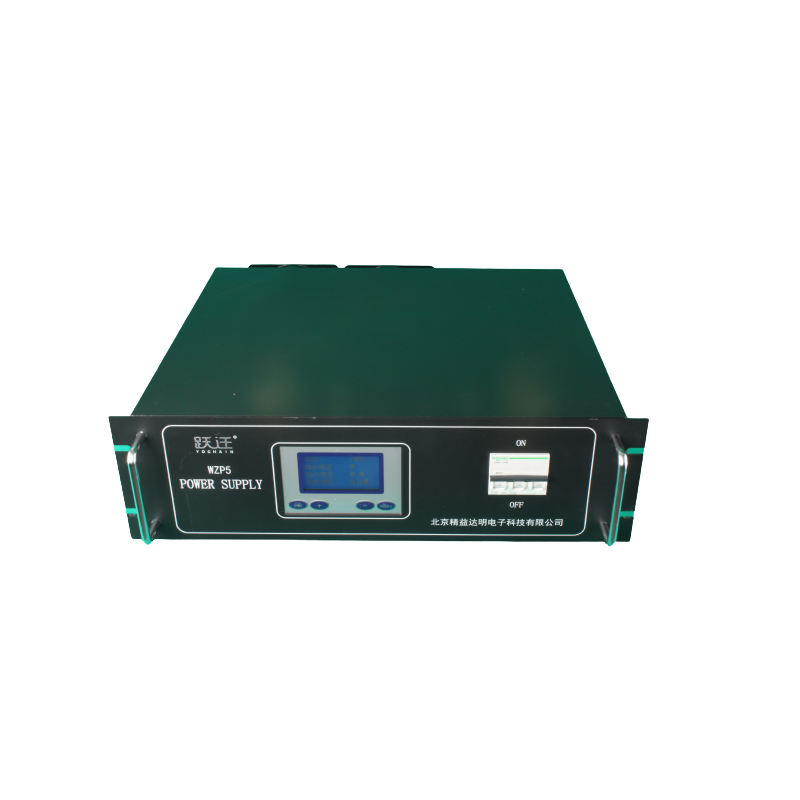

产品实拍
产品视频
产品特点
体积小，重量轻，结构简单，操作简单，稳定可靠。
电路采用模块化设计，调试维修方便。
电源的保护设计，使电源能够工作于各种复杂的环境，中英文提示功能，使问题清晰准确。
