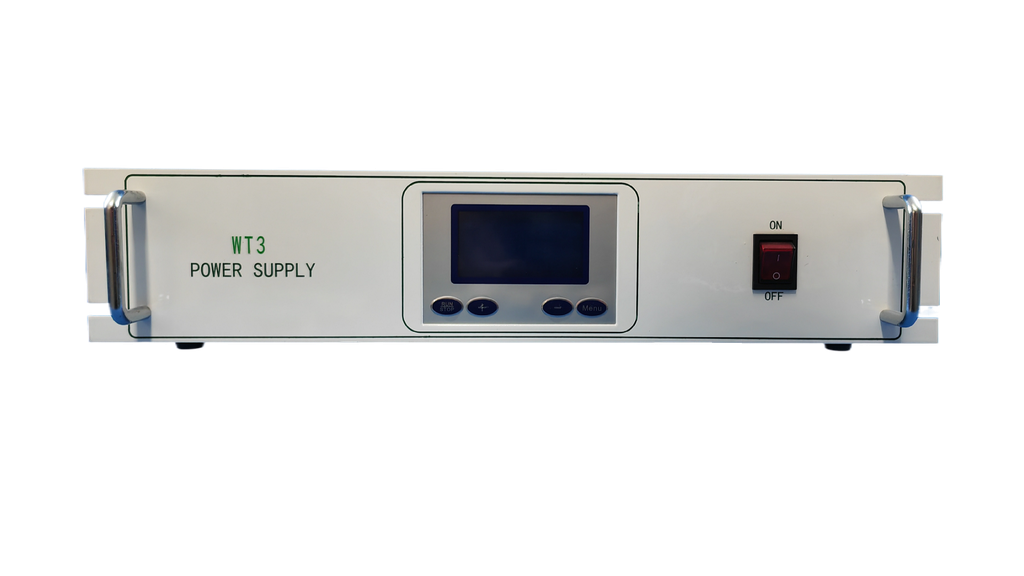

WT3_ZMC系列双极性纳秒方波脉冲高压电源系列

产品名称

WT3_ZMC双极性纳秒方波脉冲高压电源系列

产品型号

WT3

产品品牌

跃迁

电源类型

全数控智能电源

输入电压

AC220V±10%

输出功率

平均功率1KW（峰值功率20KW）

输出电流

0-10A（系列参数）

输出电压

0-30KV（系列参数）

输出频率

100Hz-10KHz可调

输出波形

可以输出双极性方波高压波形，脉冲宽度1~255uS可调

输出方式

脉冲宽度可调，脉冲频率可调，输出电压可调，输出电流可调

调节精度

≤1%

效率

≥80%

功率因数

cosΦ≥0.9

电源开关

DB9针接口

控制方式

电源面板按键控制

模拟信号控制：TTL电平，可以控制工作停止，输出电压或输出电流或输出功率，外部开路保护（一般用于水流保护）

数字接口控制：485通讯。也可以定制232接口

物联网WIFI连接，远程网络监控

显示方式

中英文液晶显示

绝缘等级

B级

防护等级

IP20

保护响应时间

1uS

输入对外壳电阻

≥20MΩ

输出对外壳电阻

≥20MΩ

输入对外壳耐压

2000V/min

输入对输出耐压

3500V/min

使用环境温度

-35～+45℃

使用环境湿度

≤85%

冷却方式

风冷

外形尺寸

480*95*370（mm ）

备注

出厂默认为模拟接口和485数字接口

输出为双极性纳秒方波脉冲高压，输出正负对称的波形，上升沿<1uS。

  接受其他参数的定制。

故障提示

智能故障检测分析,上限点故障报警，有参数设置出错,人为操作出错,电源内部因素的多级号报错序列。

适用领域

用于科学研究，高功率脉冲、DBD放电等离子行业，水净化、大气净化等需要双极快速窄脉冲信号的场合。
